红外传感器的原理和构造

发布日期：2022-08-19 作者：dench 点击：

最近在和用到红外滤光片做传感器的朋友讨论了一下红外传感器的组成，关于红外滤光片的用途和原理都需要一些基础的专业知识了解，它的应用面将会越来越广。

红外传感器由以下四个主要部分构成：

①构成电路的铝基板、场效应晶体管（FET）；

②具有热释电效应的陶瓷材料；

③ 限制入射红外波长的窗口材料；

④ 外壳TO—5型管帽和管座。

由于热释电红外传感器中电容的电流发生器输出阻抗高，且输出电压信号又极其微弱，故在管内的敏感转换元件FET上加一层黑色氧化膜以提高其转换效率。在负载电阻上并联一个放大器及厚膜电阻，以达到阻抗变换的目的。在管壳的顶部设有滤光镜（TO一5封装），而树脂封装的则设在侧面。

红外组合件的构造由于探测器元件单独使用时，存在着探测距离较短、获得的信号后续电路不易处理的不足，所以目前多选用红外组合件来探测。红外组合件由热释电红外传感器、红外滤光片、测量转换电路和密封管壳构成。红外滤光片可以扩大探测范围，提高测量的灵敏度；测量转换电路可以完成滤波、放大等信号处理过程；密封管壳能防止因外界噪声引起的错误动作。这种组合件体积小、成本低、功能多样，所以应用广泛。

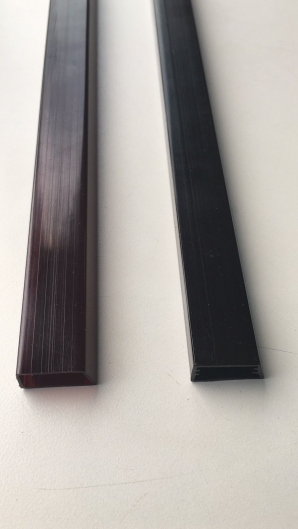

PC红外透光管
